    Základnová anténa CXL 70-3C

    Kód: CXL 70-3C/H CXL 70-3C/L Zvolte variantu
    Neohodnoceno
    CXL 70 3C
    9 462 Kč 7 820 Kč bez DPH
    7 dní 7 dní Zvolte variantu
    CXL 70-3C pásmo
    Zvolená varianta není k dispozici. Reset vybraných parametrů.

    Koloneární zakladní / marine anténa pro pásmo 450MHz

    CXL 70-3C/… je 3 dBd, vertikálně polarizovaná, všesměrová základnová stanice a námořní anténa, která pokrývá pásmo 340 – 530 MHz ve 4 modelech s překrytím až 10 MHz. Anténa je vybavena naší univerzální fixační konzolou „C“ vyrobenou z hliníku s epoxidovým povlakem, odolného vůči mořské vodě.                                                                                 Přiložené U-šrouby a kování jsou vyrobeny z nerezové oceli.                                                                                                                                                                                                                                              CXL 70-3C/… lze namontovat na průměr 27 až 65 mm. stožárové trubky a je možné vést kabel buď po vnitřní, nebo po vnější straně stožárové trubky.                                                Pečlivě navržený vyzařovací prvek je utěsněn ve vysoce kvalitní, kónické trubici ze skleněných vláken s nízkým zatížením větrem, která zajistí výkon nenarušený korozním prostředím.                                                                                                                                                                                                                                                                                                                                                  Pro podstatné snížení šumu způsobeného atmosférickými výboji jsou všechny kovové části antény stejnosměrně uzemněné. V důsledku toho anténa vykazuje DC zkrat přes koaxiální kabel.                                                                                                                                                                                                                                                                                                                                     Výjimečné mechanické schopnosti této antény zajišťují dlouhou a spolehlivou službu ve všech prostředích.

    Detailní informace

    Detailní popis produktu

    Specifications

    Electrical
    Model CXL 70-3C/...
    Frequency 30 MHz wide frequency segments within 380 - 520 MHz. See model survey.
    Antenna Type Collinear, broad-band
    Max. Input Power 150 W
    Polarisation Vertical
    Pattern Type Omnidirectional
    3 dB Beamwidth, E-Plane 30 °
    3 dB Beamwidth, H-Plane Omnidirectional
    Impedance 50 Ω

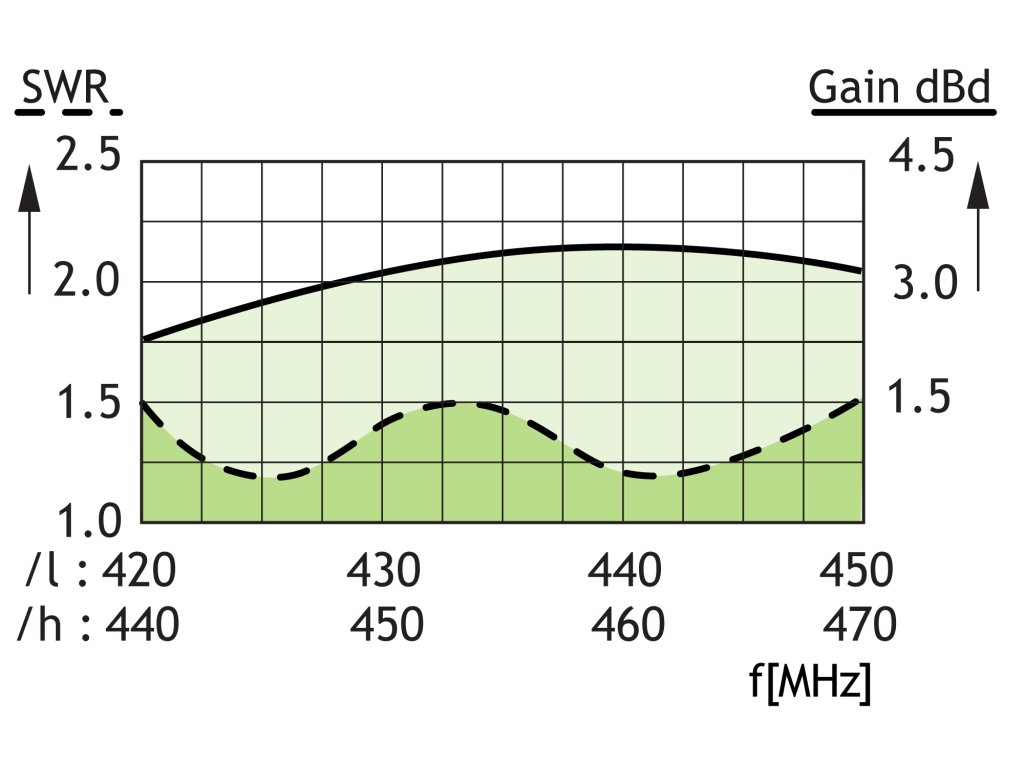

    Gain 3 dBd (5.2 dBi)
    VSWR < 1.5:1
    Bandwidth 30 MHz
    Antistatic Protection All metal parts DC-grounded (Connector shows a DC-short)
    HCM Code(s) HCM000ND00, 015DE50
    Mechanical
    Connection(s) N(f)
    Materials Shroud : Polyurethane-coated glass fibre
    Mounting bracket : Seawater resistant aluminium, epoxy-coated
    Clamps : Stainless steel
    Colour White (RAL 9003)
    Wind Area 0.032 sq. m / 0.34 sq. ft
    Wind Load 40 N (160 km/h)
    Dia. At Top End 16 mm / 0.63 in.
    Dia. At Bottom End 25 mm / 0.98 in.
    Height Approx. 1450 mm / 57.09 in.
    Weight Approx. 2.4 kg / 5.29 lb.
    Mounting On 27 - 65 mm / 1.06 - 2.56 in. dia. mast tube
    Environmental
    Operating temperature range -40 °C to +70 °C
    Survival Wind Speed 200 km/h
    Ingress Protection IP66

    Doplňkové parametry

    Kategorie: Základnové antény
    Záruka: 2 roky
