    Základnová anténa CXL 2-3LW

    Kód: CXL 2-3LW/S CXL 2-3LW/L CXL 2-3LW/LM CXL 2-3LW/HM CXL 2-3LW/H Zvolte variantu
    Neohodnoceno
    CXL 2 3LW 1000x1000
    12 455 Kč 10 293 Kč bez DPH
    7 dní 7 dní 7 dní 7 dní 7 dní Zvolte variantu
    CXL 2-3LW pásmo
    Zvolená varianta není k dispozici. Reset vybraných parametrů.

    Lehká základnová / marine anténa pro pásmo 150 MHz

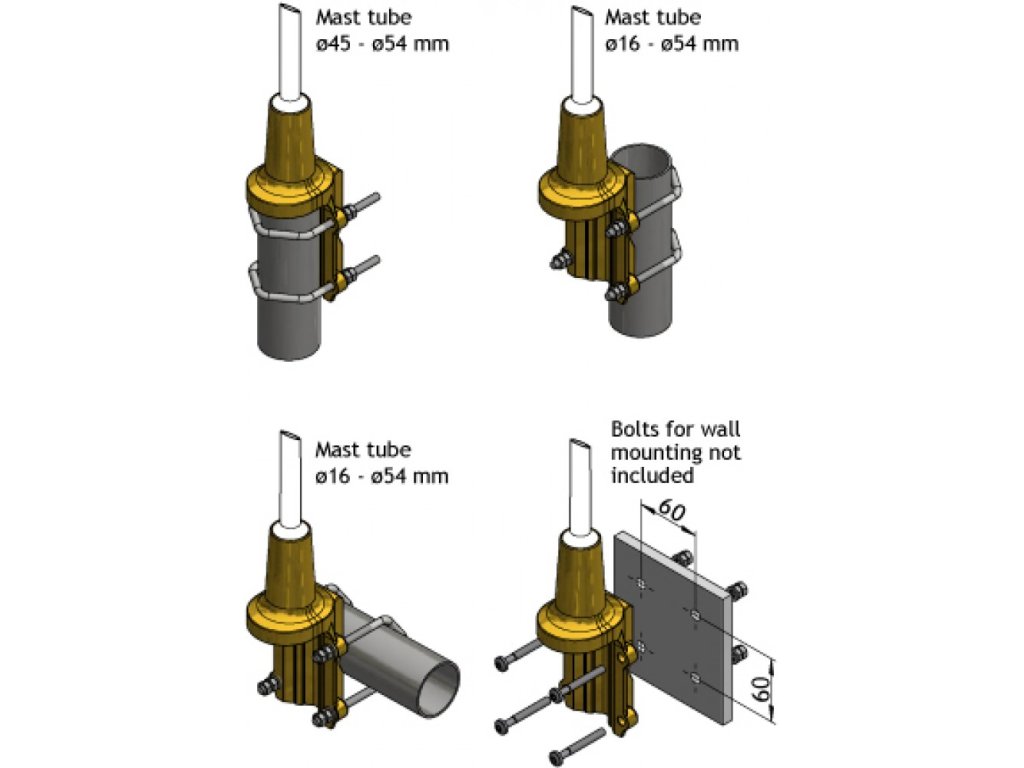

    CXL 2-3LW/… je 3 dBd, vertikálně polarizovaná, všesměrová základnová stanice a námořní anténa, která pokrývá VHF pásmo v 5 modelech.                                                                          Dodává se s robustním držákem na stožár „LW“ – lehký, víceúčelový montážní držák s epoxidovým povlakem vyrobený z nerezavějícího hliníku.                                                     Přiložené U-šrouby a kování jsou vyrobeny z nerezové oceli. K montáži na svislé nebo vodorovné stožárové trubky o vnějším průměru 16 až 54 mm.                                                     Kabel může být veden buď vně nebo po vnitřní straně stožárové trubky.                                                                                                                                                                                                                           Velká šířka pásma s ohledem na VSWR i zisk.                                                                                                                                                                                                                                                                          Fázování vyzařovacích prvků je nastaveno tak, aby poskytovalo maximální zisk v horizontální rovině, s úrovní postranních laloků sníženou na minimum.                                         Pečlivě navržený širokopásmový anténní prvek je utěsněn ve vysoce kvalitní kónické trubici ze skleněných vláken s nízkým zatížením větrem, která zajistí výkon nerušený korozním prostředím. Pro podstatné snížení šumu způsobeného atmosférickými výboji jsou všechny kovové části antény stejnosměrně uzemněné.                                                               V důsledku toho anténa vykazuje DC zkrat přes koaxiální kabel.                                                                                                                                                                                                                                       CXL 2-3LW/… je základnová stanice moderního stylu a námořní anténa odolná proti vibracím, lehká, štíhlá, odolná proti korozi.

    Detailní informace

    Detailní popis produktu

    Specifications

    Electrical
    Model CXL 2-3LW/...
    Frequency Bands within 139 - 175 MHz
    Antenna Type Broad-banded collinear antenna
    Max. Input Power 150 W
    Polarisation Vertical

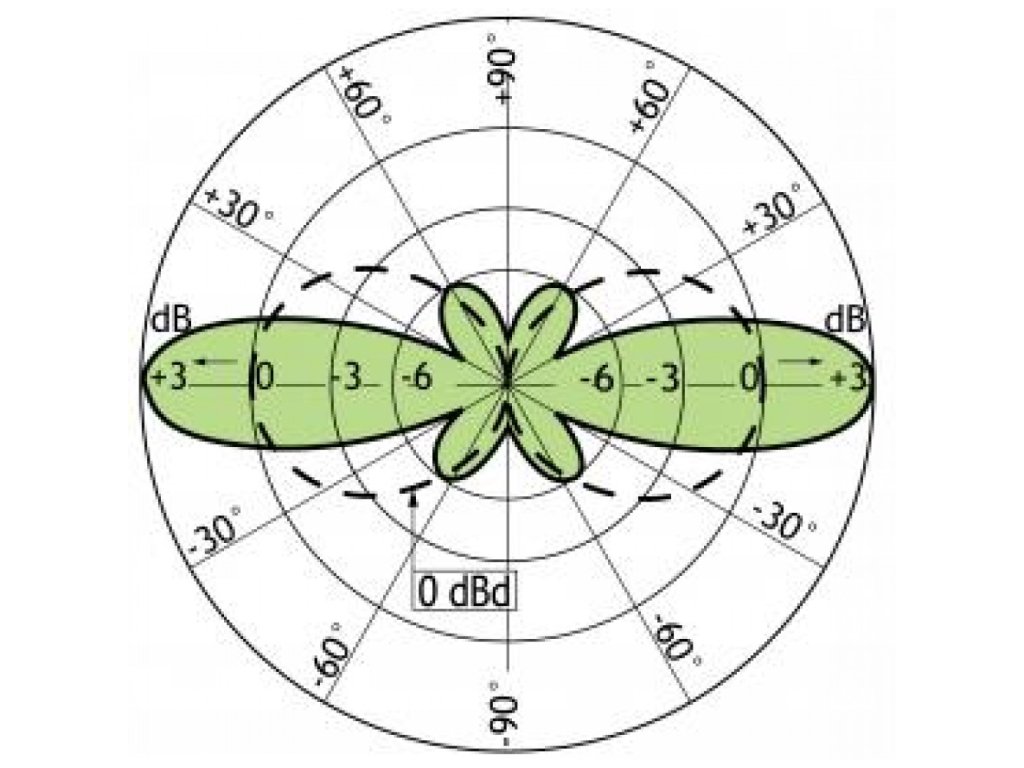

    3 dB Beamwidth, E-Plane 30 °

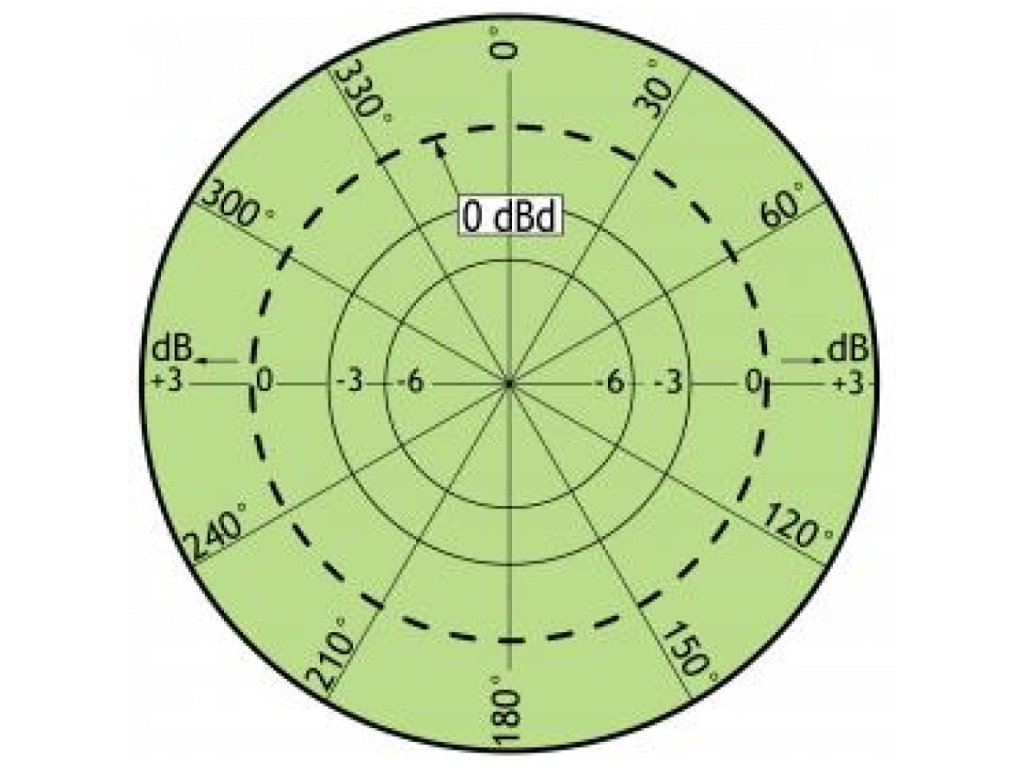

    3 dB Beamwidth, H-Plane Omnidirectional
    Impedance 50 Ω
    Gain 3 dBd (5.2 dBi)
    VSWR < 1.5:1
    Bandwidth 9 MHz
    Antistatic Protection All metal parts DC-grounded (Connector shows a DC-short)
    HCM Code(s) HCM000ND00, 015DE50
    Mechanical
    Connection(s) N(f)
    Materials Shroud : Polyurethane-coated glass fibre
    Mounting bracket : Seawater resistant aluminium, epoxy-coated
    Clamps : Stainless steel
    Colour White (RAL 9003)
    Wind Area 0.0651 sq. m / 0.70 sq. ft
    Wind Load 82 N (160 km/h)
    Dia. At Top End 15 mm / 0.59 in.
    Dia. At Bottom End 23 mm / 0.91 in.
    Height Approx. 2.8 m / 110.24 in.
    Weight Approx. 1.4 kg / 3.09 lb.
    Mounting On 16 to 54 mm dia. mast tube
    Environmental
    Operating temperature range -30 °C to +70 °C
    Survival Wind Speed 290 km/h
    Ingress Protection IP66

    Doplňkové parametry

    Kategorie: Základnové antény
    Záruka: 2 roky
