    Základnová anténa CXL 2-3C

    Kód: CXL 2-3C/S CXL 2-3C/L CXL 2-3C/M CXL 2-3C/H Zvolte variantu
    Neohodnoceno
    Základnová anténa CXL 2-3C
    16 664 Kč 13 772 Kč bez DPH
    7 dní 7 dní 7 dní 7 dní Zvolte variantu
    CXL 2-3C pásmo
    Zvolená varianta není k dispozici. Reset vybraných parametrů.

    Základnová / marine anténa se ziskem 3dBd pro pásmo 160MHz

    CXL 2-3C/… je robustní, 3 dBd, vertikálně polarizovaná, všesměrová anténa základnové stanice, která pokrývá pásmo 160 MHz ve 4 modelech.                                                                   Anténa je vybavena naším držákem stožáru „C“, což je univerzální montážní držák s epoxidovým povlakem vyrobený z nerezavějícího hliníku.                                                                 Přiložené U-šrouby a kování jsou vyrobeny z nerezové oceli.                                                                                                                                                                                                                                              Anténu lze namontovat na průměr 27 až 65 mm. stožárové trubky a je možné vést kabel buď po vnitřní nebo po vnější straně stožárové trubky.                                                               Fázování vyzařovacích prvků je pečlivě nastaveno tak, aby bylo dosaženo maximálního zisku v horizontální rovině, přičemž úroveň postranních laloků byla snížena na minimum. Zvláštní důraz byl kladen na získání velké šířky pásma ve vztahu k VSWR a zisku.                                                                                                                                                                                        Širokopásmový anténní prvek je zcela uzavřen v plášti ze skelných vláken, což zajistí výkon nenarušený korozívním prostředím.                                                                                                         Pro podstatné snížení šumu způsobeného atmosférickými výboji jsou všechny kovové části antény stejnosměrně uzemněné. V důsledku toho anténa vykazuje DC zkrat přes koaxiální kabel.                                                                                                                                                                                                                                                                                                                                             Tato anténa je konstruována tak, aby zajistila dlouhou a spolehlivou službu ve všech klimatických podmínkách.

    Detailní informace

    Detailní popis produktu

    Specifications

    Electrical
    Model CXL 2-3C/...
    Frequency 137 - 175 MHz covered by 4 models.
    See model survey
    Antenna Type Collinear, broad-band
    Max. Input Power 150 W
    Polarisation Vertical
    3 dB Beamwidth, E-Plane 30 °
    3 dB Beamwidth, H-Plane Omnidirectional
    Impedance 50 Ω
    Gain 3 dBd (5.2 dBi)

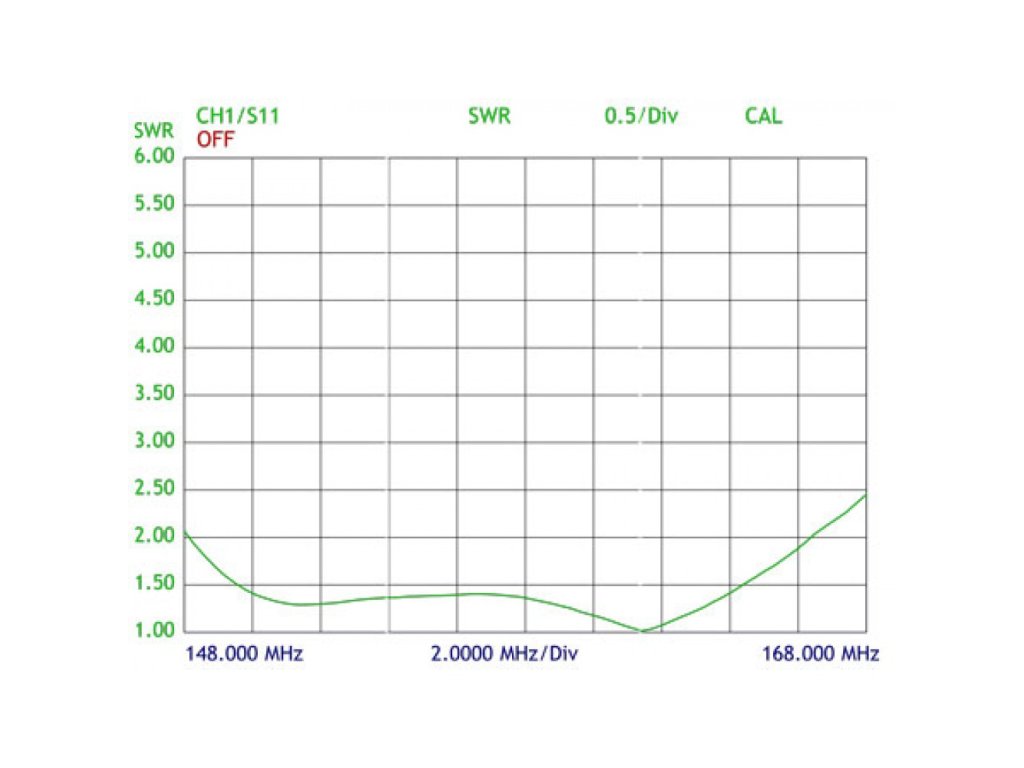

    VSWR < 1.5:1
    Bandwidth 13 MHz
    Antistatic Protection All metal parts DC-grounded (Connector shows a DC-short)
    HCM Code(s) HCM000ND00, 015DE50
    Mechanical
    Connection(s) N(f)
    Materials Radome : Polyurethane-coated glass fibre
    Mounting bracket : Seawater resistant aluminium, epoxy-coated
    Colour White (RAL 9003)
    Wind Area 0.143 sq. m / 1.54 sq. ft.
    Wind Load 181 N (160 km/h)
    Height Approx. 2950 mm / 116.14 in.
    Weight Approx. 4.2 kg / 9.26 lb.

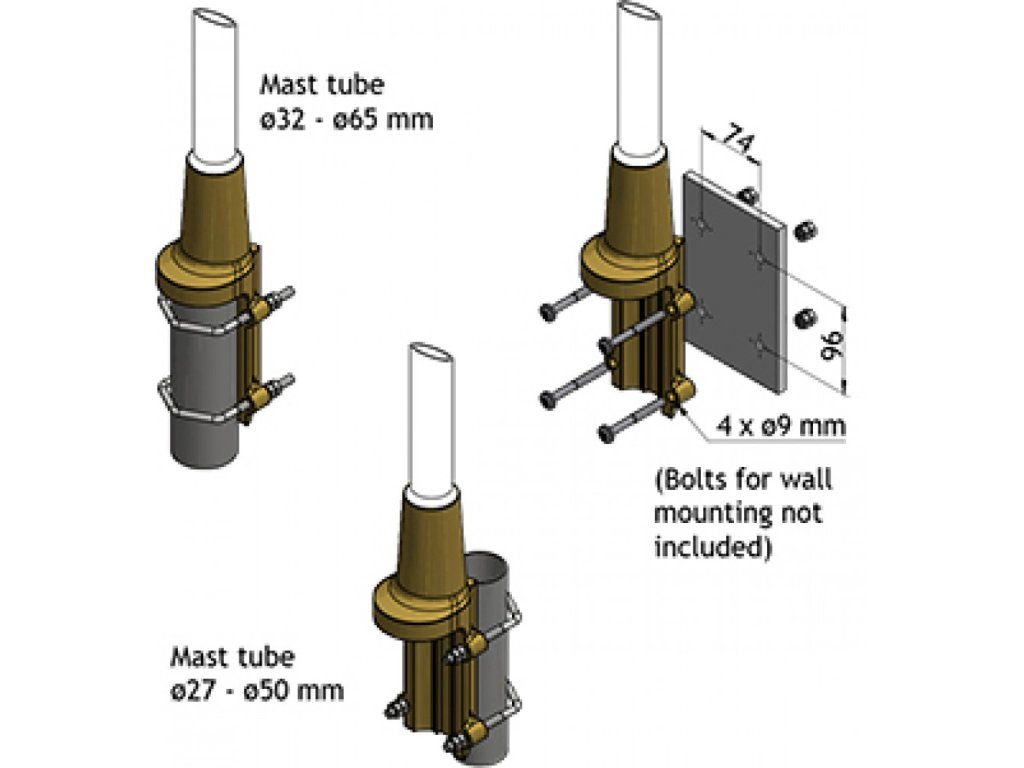

    Mounting On 27 - 65 mm / 1.02 - 2.56 in. dia. mast tube
    Environmental
    Operating temperature range -35 °C to +70 °C
    Survival Wind Speed 260 km/h
    Ingress Protection IP56
