    Základnová anténa CXL 2-1LW

    Kód: CXL 2-1LW/S CXL 2-1LW/L CXL 2-1LW/H Zvolte variantu
    Neohodnoceno
    CXL 2 1LW 1000x1000
    5 113 Kč 4 226 Kč bez DPH
    7 dní 7 dní 7 dní Zvolte variantu
    CXL2-1LW pásmo
    Zvolená varianta není k dispozici. Reset vybraných parametrů.

    Základnová / marine anténa pro pásmo 138 - 174 MHz

    Všesměrová 0 dBd tyčová základnová a námořní anténa pokrývá pásmo 160 MHz ve třech modelech s překrytím 10 MHz a lze ji použít v široké řadě aplikací.
    Širokopásmový ½ λ dipólový anténní prvek je utěsněn ve vysoce kvalitní kónické trubici ze skleněných vláken s nízkým zatížením větrem, která zajistí nerušený výkon korozívním prostředím.
    Dodává se s robustním držákem na stožár „LW“ - lehkým, víceúčelovým montážním držákem s epoxidovým povlakem vyrobeným z hliníku.
    Přiložené U-šrouby a kování jsou vyrobeny z nerezové oceli.
    K montáži na svislé nebo vodorovné stožárové trubky o vnějším průměru 16 až 54 mm.
    Kabel může být veden buď vně nebo po vnitřní straně stožárové trubky.
    Velká šířka pásma s ohledem na VSWR i zisk.
    CXL 2-1LW/… je stejnosměrně uzemněná, aby se podstatně snížil šum způsobený atmosférickými výboji a následně vykazuje stejnosměrný zkrat na koaxiálním kabelu.
    CXL 2-1LW/… je základnová stanice moderního stylu a námořní anténa odolná proti vibracím, lehká, štíhlá, odolná proti korozi.
    HCM Code : HCM000ND00, 040DE00

    Detailní informace

    Detailní popis produktu

    Specifications

    Electrical
    Model CXL 2-1LW/H
    Frequency 155 - 175 MHz
    Antenna Type Coaxial dipole, broad-banded
    Max. Input Power 150 W
    Polarisation Vertical
    3 dB Beamwidth, E-Plane 80 °

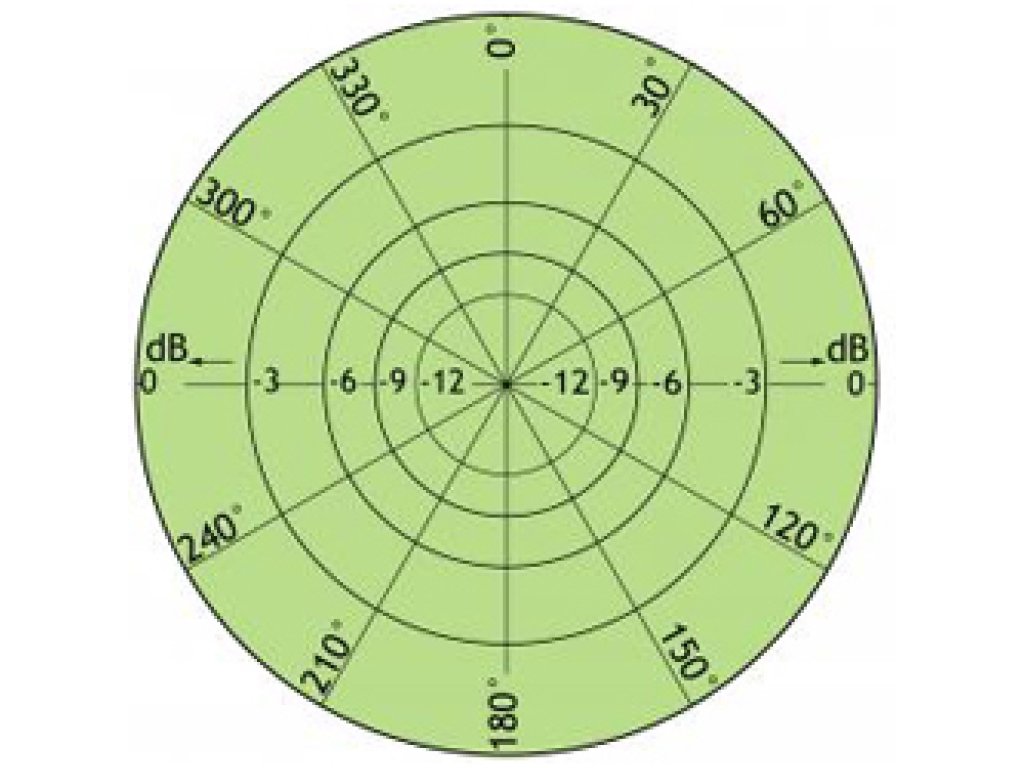

    3 dB Beamwidth, H-Plane Omnidirectional
    Impedance 50 Ω
    Gain 0 dBd (2.2 dBi)
    VSWR CXL 2-1LW/s : 138 - 156 MHz ≤ 1.5
    CXL 2-1LW/l : 146 - 163 MHz ≤ 1.5 and 146 - 165 MHz ≤ 1.75
    CXL 2-1LW/h : 156 - 174 MHz ≤ 1.5 and 155 - 175 MHz ≤ 1.75
    Antistatic Protection All metal parts DC-grounded (Connector shows a DC-short)
    HCM Code(s) HCM000ND00, 040DE00
    Mechanical
    Connection(s) N(f)
    Materials Shroud : Polyurethane-coated glass fibre
    Mounting bracket : Seawater resistant aluminium, epoxy-coated
    Clamps : Stainless steel
    Colour White (RAL 9003)
    Wind Area 0.0172 sq. m / 0.19 sq. ft
    Wind Load 22 N (160 km/h)
    Dia. At Top End 8 mm / 0.31 in.
    Dia. At Bottom End 16 mm / 0.63 in.
    Height Approx. 1300 mm / 51.18 in.
    Weight Approx. 0.76 kg / 1.68 lb.
    Mounting On 16 to 54 mm / 0.63 x 2.13 in. dia. mast tube
    Environmental
    Operating temperature range -30 °C to +70 °C
    Survival Wind Speed 200 km/h
    Ingress Protection IP66



    Doplňkové parametry

    Kategorie: Základnové antény
    Záruka: 2 roky
